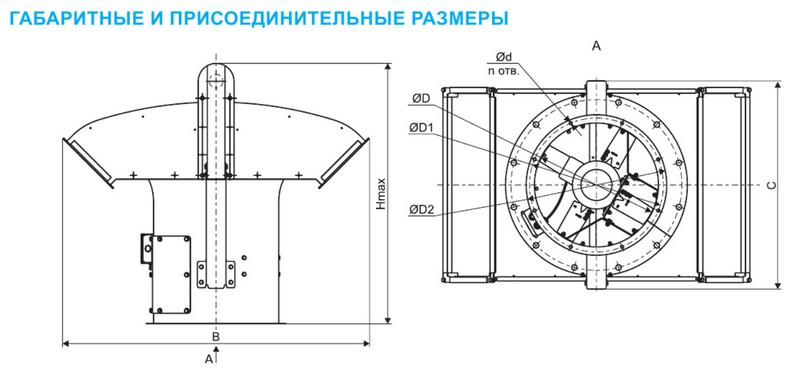

Модель | D, мм | D1, мм | D2, мм | n, шт | d, мм | В, мм | С, мм | Н max, мм |
---|---|---|---|---|---|---|---|---|
Вентилятор осевой подпора ВОП-20-4,0 | 400 | 436 | 460 | 8 | 12 | 1020 | 650 | 1020 |
Вентилятор осевой подпора ВОП-20-4,5 | 450 | 486 | 510 | 8 | 12 | 1110 | 750 | 1132,5 |
Вентилятор осевой подпора ВОП-20-5,0 | 500 | 536 | 560 | 12 | 12 | 1215 | 820 | 1290 |
Вентилятор осевой подпора ВОП-20-5,6 | 560 | 620 | 660 | 12 | 12 | 1340 | 900 | 1420 |
Вентилятор осевой подпора ВОП-20-6,3 | 630 | 690 | 730 | 12 | 12 | 1535 | 990 | 1627,5 |
Вентилятор осевой подпора ВОП-20-7,1 | 710 | 770 | 810 | 16 | 12 | 1700 | 1090 | 1697,5 |
Вентилятор осевой подпора ВОП-20-8,0 | 800 | 860 | 900 | 16 | 12 | 1870 | 1190 | 1775 |
Вентилятор осевой подпора ВОП-20-9,0 | 900 | 960 | 1000 | 16 | 12 | 2060 | 1325 | 1855 |
Вентилятор осевой подпора ВОП-20-10,0 | 1000 | 1070 | 1100 | 16 | 12 | 2275 | 1450 | 1950 |
Вентилятор осевой подпора ВОП-20-11,2 | 1120 | 1195 | 1235 | 16 | 12 | 2525 | 1590 | 2190 |
Вентилятор осевой подпора ВОП-20-12,5 | 1250 | 1320 | 1360 | 16 | 12 | 2835 | 1790 | 2172,5 |
