Воздуховоды круглого сечения полимерные изготавливаются с различными вариантами соединения друг с другом. И в зависимости от варианта присоединения они разделяются по типам. Толщина стенок муфтового соединения всегда равняется толщине стенки воздуховода.
По требованию заказчика, толщина стенок воздуховода, а также фланцевого соединения может меняться, как в меньшую, так и в большую сторону.
В таблице указаны толщины воздуховодов и соединений для материалов: PPs, ПП-БС, ПП-Г, ПНД. Воздуховоды из других материалов изготавливаются по техническому заданию, после проведения расчётов определяется толщина и конструкция воздуховода.
скачать PDF Каталог
По требованию заказчика, толщина стенок воздуховода, а также фланцевого соединения может меняться, как в меньшую, так и в большую сторону.
Тип материала:
- материалы, используемые производителем: PPs*, ПП-БС*; ПП-Г; ПНД; РР-S-el;
- материалы, требующие предварительного согласования: PVC-U, PVC-C, PVDF, ECTFE; А - сечение воздуховода, мм;
D - диаметр воздуховода, мм;
S - толщина воздуховода, мм;
L - длина воздуховода, мм;

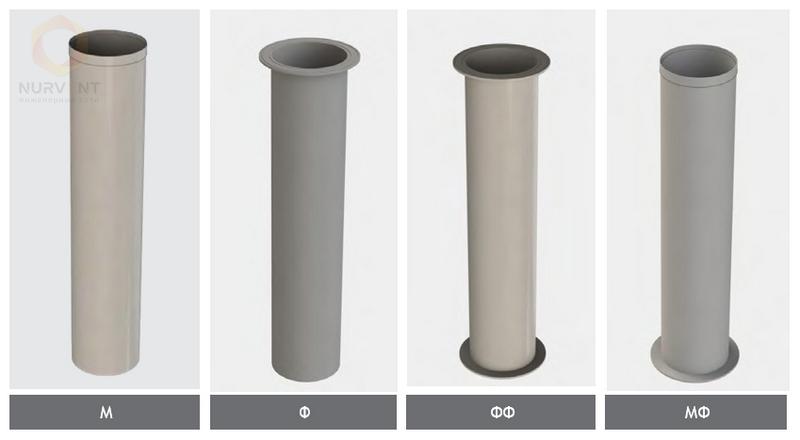

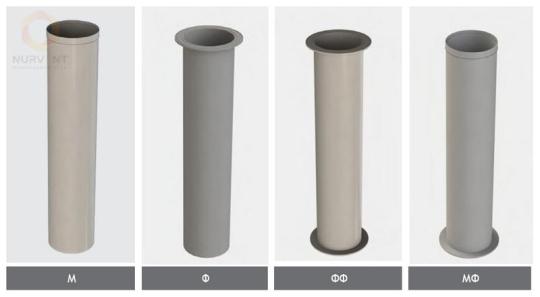

Тип соединения - М, Ф, ММ, ФФ, ФМ
S - толщина воздуховода, мм;
L - длина воздуховода, мм;
Тип соединения - М, Ф, ММ, ФФ, ФМ
ТАБЛИЦА РАЗМЕРОВ ВОЗДУХОВОДОВ КРУГЛОГО СЕЧЕНИЯ | |||||
№ | Диаметр D, мм | Толщина воздуховода S, мм | Максимальная длина участка L, мм | Толщина соединения | |
Муфта Sм, мм | Фланец Sфл, мм | ||||
1 | 110 | 2,3 | 3000 | 3 | 5 |
2 | 160 | 4 | 3000 | 3 | 5 |
3 | 180 | 3 | 1000 | 3 | 5 |
4 | 200 | 3 | 1500 | 3 | 5 |
5 | 225 | 3 | 1500 | 3 | 5 |
6 | 250 | 3 | 1500 | 3 | 5 |
7 | 280 | 3 | 1500 | 3 | 5 |
8 | 315 | 3 | 1500 | 3 | 5 |
9 | 355 | 3 | 3000 | 3 | 5 |
10 | 400 | 3 | 3000 | 3 | 5 |
11 | 450 | 3 | 3000 | 3 | 5 |
12 | 500 | 5 | 4000 | 5 | 8 |
13 | 560 | 5 | 4000 | 5 | 8 |
14 | 630 | 5 | 4000 | 5 | 8 |
15 | 710 | 5 | 2000 | 5 | 8 |
16 | 800 | 5 | 2000 | 5 | 8 |
17 | 900 | 8 | 2000 | 8 | 10 |
18 | 1000 | 8 | 2000 | 8 | 10 |
19 | 1120 | 10 | 2000 | 10 | 15 |
20 | 1250 | 10 | 2000 | 10 | 15 |
21 | 1300 | 10 | 2000 | 10 | 15 |
22 | 1400 | 10 | 2000 | 10 | 15 |
23 | 1500 | 10 | 2000 | 10 | 15 |
24 | 1600 | 10 | 2000 | 10 | 15 |
25 | 1700 | 10 | 2000 | 10 | 15 |
26 | 1800 | 10 | 2000 | 10 | 15 |
27 | 1900 | 10 | 2000 | 10 | 15 |
28 | 2000 | 10 | 2000 | 10 | 15 |
скачать PDF Каталог
