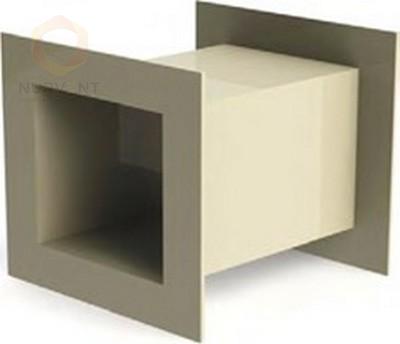

ТАБЛИЦА РАЗМЕРОВ ВОЗДУХОВОДОВ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ |
|||||
№ |
Сечение А, мм |
Толщина воздуховода S, мм |
Максимальная длина участка (без наращивания обечаек) L, мм |
Толщина соединения |
|
Муфта Sм, мм |
Фланец Sфл, мм |
||||
1 |
200 |
2,3 |
1500 |
3 |
5 |
2 |
225 |
4 |
1500 |
3 |
5 |
3 |
250 |
3 |
1500 |
3 |
5 |
4 |
280 |
3 |
1500 |
3 |
5 |
5 |
315 |
3 |
1500 |
3 |
5 |
6 |
355 |
3 |
1500 |
3 |
5 |
7 |
400 |
3 |
2000 |
3 |
5 |
8 |
450 |
3 |
2000 |
3 |
5 |
9 |
500 |
3 |
2000 |
3 |
5 |
10 |
560 |
3 |
2000 |
3 |
5 |
11 |
630 |
3 |
2000 |
3 |
5 |
12 |
710 |
5 |
2000 |
5 |
8 |
13 |
800 |
5 |
2000 |
5 |
8 |
14 |
900 |
5 |
2000 |
5 |
8 |
15 |
1000 |
5 |
2000 |
5 |
8 |
16 |
1200 |
5 |
2000 |
5 |
8 |
17 |
1250 |
8 |
2000 |
8 |
10 |
18 |
1300 |
8 |
2000 |
8 |
10 |
19 |
1400 |
10 |
2000 |
10 |
15 |
20 |
1500 |
10 |
2000 |
10 |
15 |
21 |
1600 |
10 |
2000 |
10 |
15 |
22 |
1700 |
10 |
2000 |
10 |
15 |
23 |
1800 |
10 |
2000 |
10 |
15 |
24 |
1900 |
10 |
2000 |
10 |
15 |
25 |
2000 |
10 |
2000 |
10 |
15 |
